Modul do sádrokartonu s tlačítkem a zvukoizolační deskou

Detailní popis produktu

Set WC modulu určeného pro zabudování do sádrokartonu, zvukoizolační deska a bílé tlačítko.

Set obsahuje

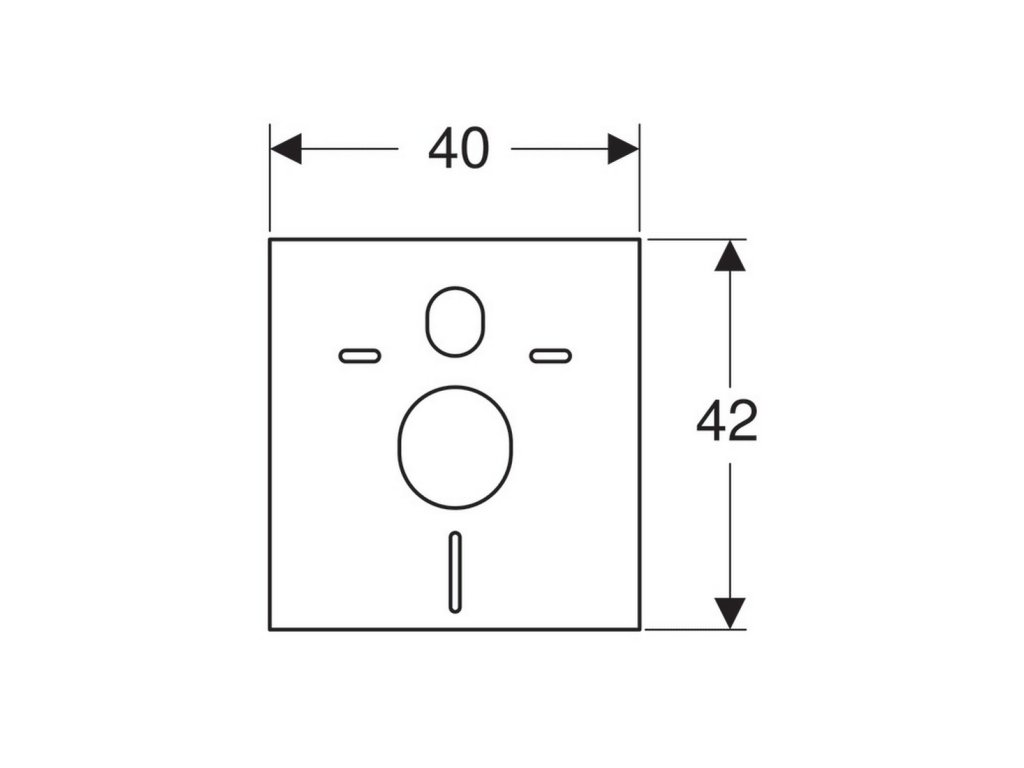

Zvukoizolační deska
Souprava pro tlumení hluku pro závěsné WC zamezující hluku šířenému konstrukcemi u WC a bidetů. Pro WC a bidety se vzdáleností upevnění 18 nebo 23 cm. Bílá barva. Materiál PE-E (Polyester Elastomer).

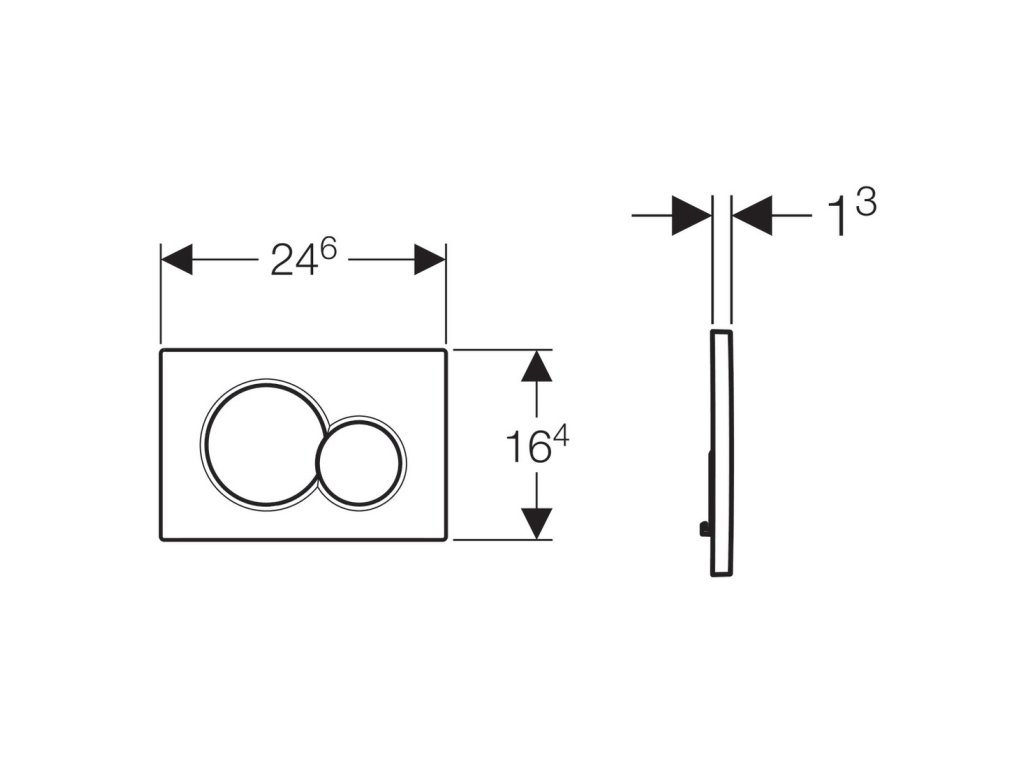

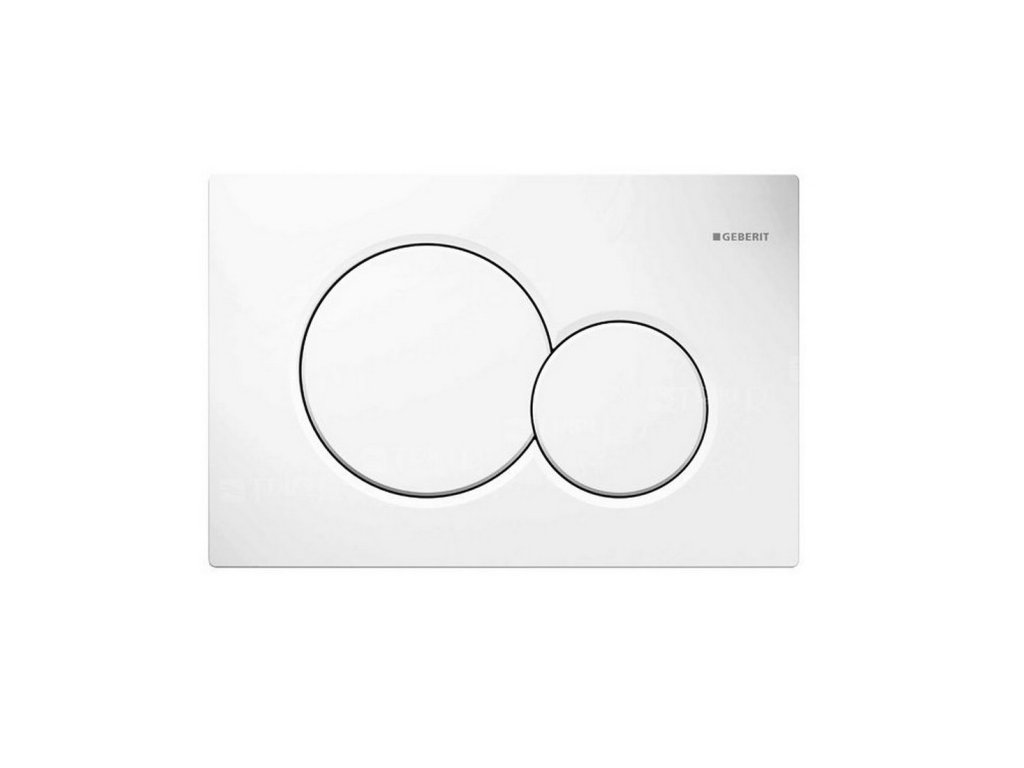

Bílé tlačítko
Plastové ovládací tlačítko Geberit Sigma01 v barvě Alpská bílá. Tyčky tlačítka zvukově izolované, rychlé nastavení bez nářadí. Ovládací síla < 20 N. Materiál plast.

• 2 množství splachování (velké a malé spláchnutí)
• čelní ovládání

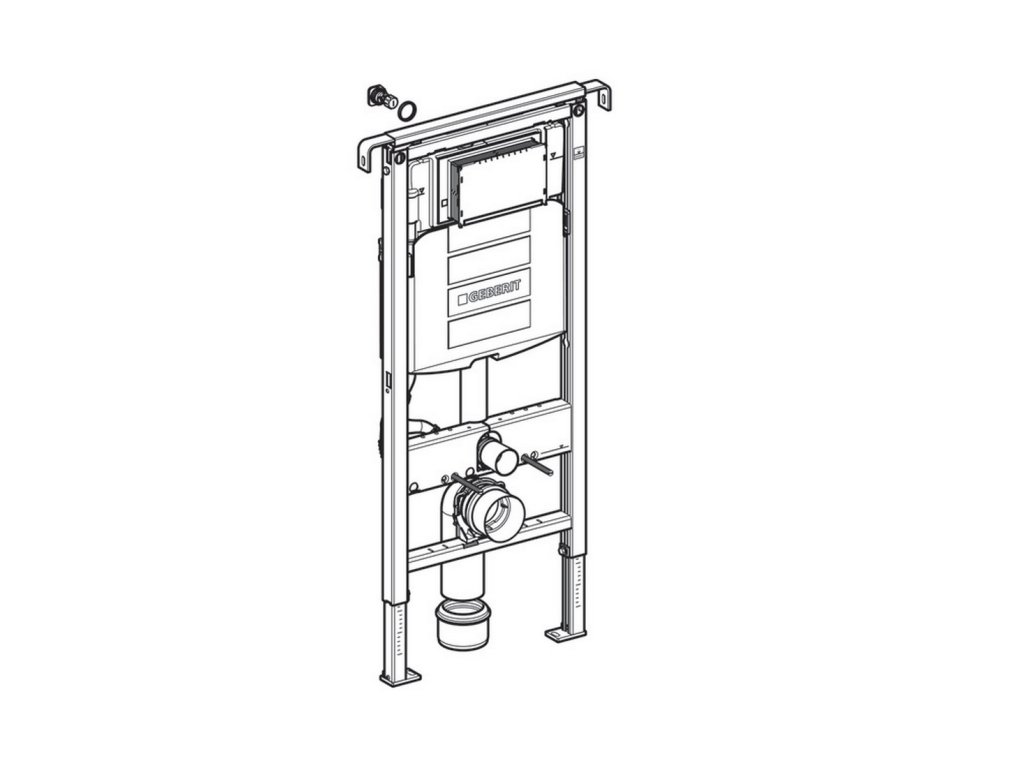

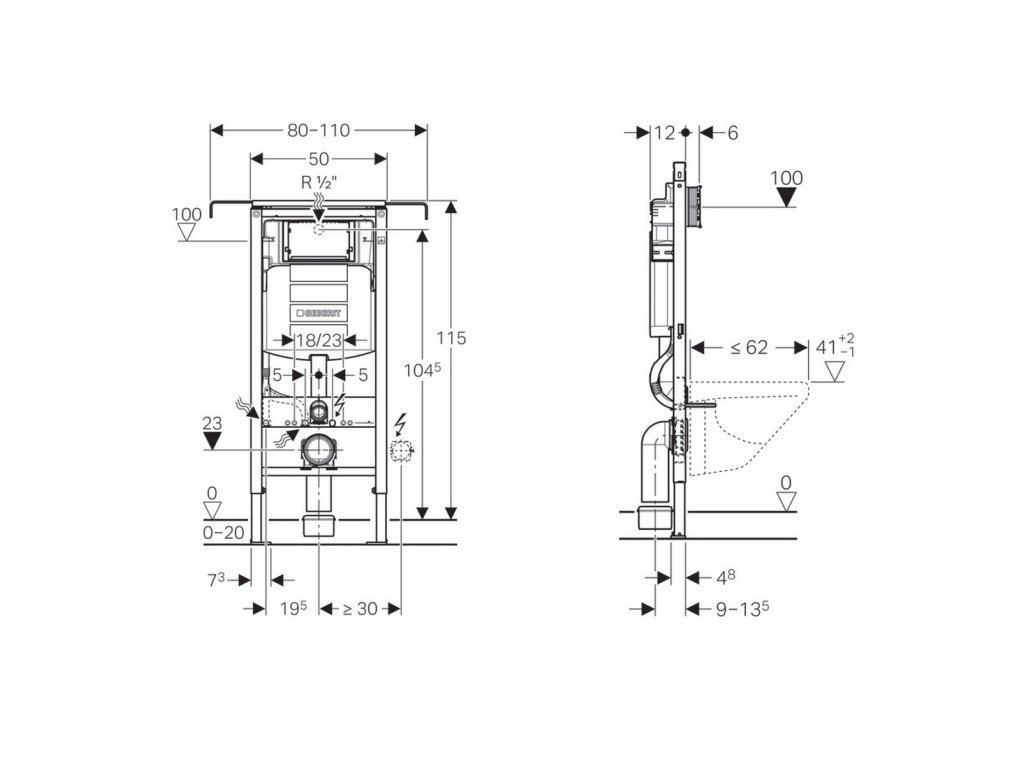

Geberit Duofix montážní prvek

Způsob použití

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• k montáži do úzkých prostor a výklenků
• pro závěsná WC s připojovacími rozměry podle EN 33:2011
• pro závěsná WC s vyložením do 62 cm
• pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• pro tloušťky podlahy 0–20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• nastavitelný do šířky
• rám s vrtanými otvory ? 9 mm pro upevnění do dřevěné konstrukce
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované
• podpěry nastavitelné 0–20 cm
• podpěry s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
• upevnění připojovacího koleno zvukově izolované
• splachovací nádržka pod omítku s ovládáním zepředu
• splachovací nádržka pod omítku izolovaná proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické informace

• velké splachování je nastaveno z výroby na 6 l, lze nastavit na 4,5 / 6 / 7,5 l
• malé splachovací množství je nastaveno z výroby na 3 l, lze nastavit na 4 l
• maximální teplota vody 25°C
• tlak při průtoku 10 - 1 000 kPa
• výpočtový průtok 0,11 l/s
• minimální přetlak pro výpočtový průtok 50 kPa
• přívod vody vzadu nebo nahoře uprostřed

Obsah balení

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• odpadní připojovací sada pro WC, ? 90 mm
• připojovací koleno 90° z PE-HD, ? 90 mm
• přechodka z PE-HD, ? 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• upevňovací materiál
