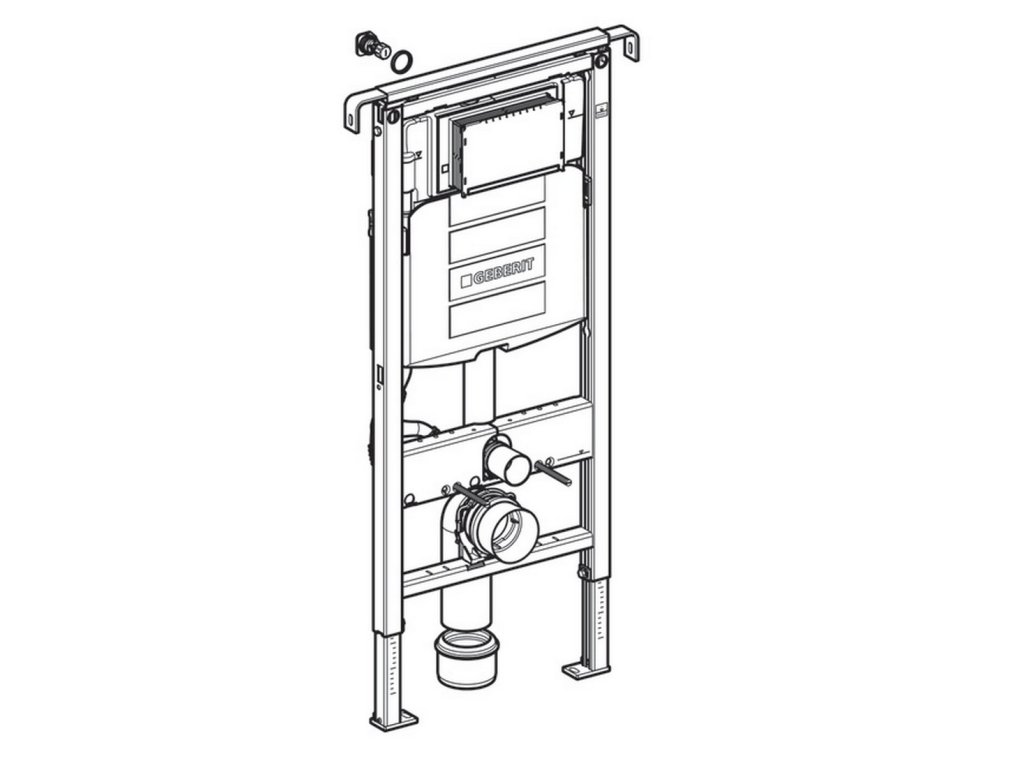

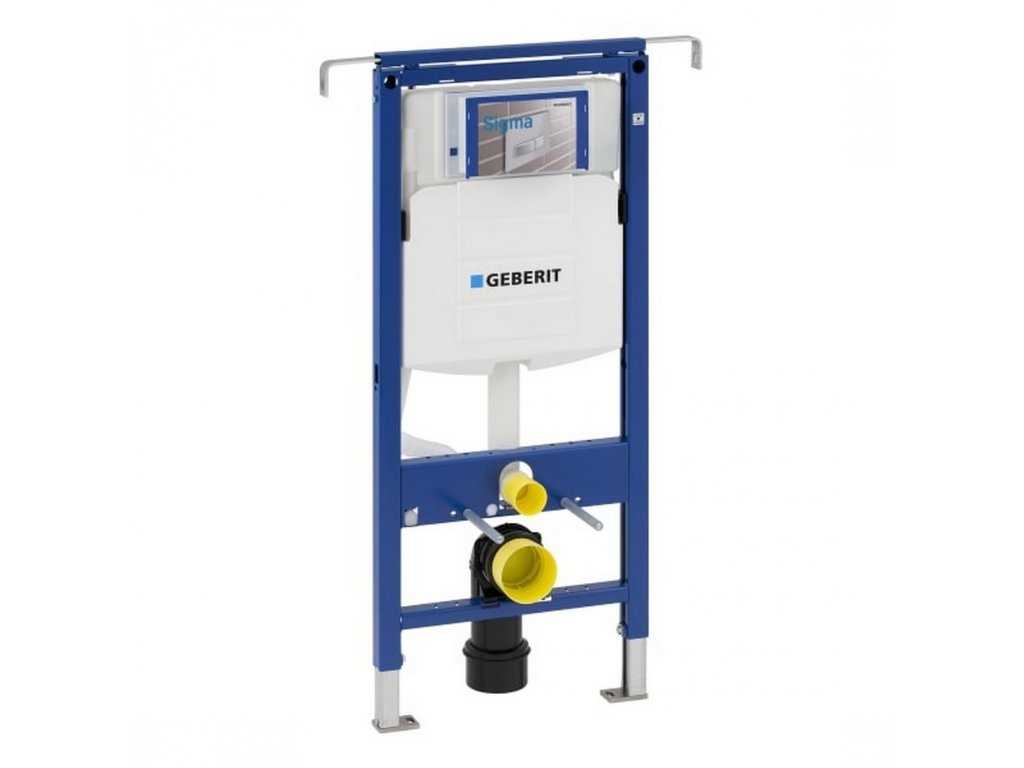

Geberit Duofix Speciál WC modul do bytového jádra s nádržkou 12 cm,

Detailní popis produktu

Modul určený k montáži mezi dvě stěny. Uchycení do stran se hodí všude tam, kde zadní stěna nemá dostatečnou nosnost, nebo kde je uchycení do bočních stěn technicky jednodušší. Hodí např. do montovaných dřevostaveb nebo bytových jader panelových domů.
umístění: do bytového jádra
nosnost (kg): 400

Způsob použití

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• k montáži do úzkých prostor a výklenků
• pro závěsná WC s připojovacími rozměry podle EN 33:2011
• pro závěsná WC s vyložením do 62 cm
• pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• pro tloušťky podlahy 0–20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• nastavitelný do šířky
• rám s vrtanými otvory ? 9 mm pro upevnění do dřevěné konstrukce
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované
• podpěry nastavitelné 0–20 cm
• podpěry s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
• upevnění připojovacího koleno zvukově izolované
• splachovací nádržka pod omítku s ovládáním zepředu
• splachovací nádržka pod omítku izolovaná proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické informace

• velké splachování je nastaveno z výroby na 6 l, lze nastavit na 4,5 / 6 / 7,5 l
• malé splachovací množství je nastaveno z výroby na 3 l, lze nastavit na 4 l
• maximální teplota vody 25°C
• tlak při průtoku 10 - 1 000 kPa
• výpočtový průtok 0,11 l/s
• minimální přetlak pro výpočtový průtok 50 kPa
• přívod vody vzadu nebo nahoře uprostřed

Obsah balení

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• odpadní připojovací sada pro WC, ? 90 mm
• připojovací koleno 90° z PE-HD, ? 90 mm
• přechodka z PE-HD, ? 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• upevňovací materiál
